額定電壓0.6/1kV輻照交聯聚烯烴絕緣無鹵低煙阻燃（耐火）電力電纜

執行標準

GB/T12706.1-2008,GB/T19666-2005,JG/T442-2014,IEC60332,IEC60331,GB/T18380,GB/T19216及企業標準。

用途

本產品適用于額定電壓0.6/1kV，工作頻率50Hz線路中，供輸配電能之用。特別適用于地鐵、商場、醫院、劇場、高層建筑、核電站等人員密集場所及綠色安全環保要求的重要場所。

主要技術特點

1）、電氣絕緣性能高

由于輻照交聯材料內無需添加會導致電性能變差的交聯劑，因而體積電阻系數比化學交聯高1～2個數量級，擊穿電場強度也比化學交聯高。

2）、耐熱老化性能高

構成輻照交聯的化學鍵是C-C鍵，是由高能化合而成，而分子鍵能大、穩定性高,因而輻照交聯電纜長期工作溫度達125℃。而化學交聯中雜鍵較多（如-S-，-N-，-O-鍵等），其鍵能較小，耐溫等級不是很高。

3）、機械性能高，耐刮、耐磨性能好。

4)、產品耐油、耐溶劑性能好。

5)、耐環境應力開裂性能高。

使用特性

1）、電纜導體的最高額定工作溫度為90℃、105℃、125℃；

2）、電纜敷設時環境溫度不低于0℃。

產品型號

型號 名稱
WDZ-YJ（F）E 銅芯輻照交聯聚烯烴絕緣無鹵低煙阻燃電力電纜
WDZ-YJ（F)E23 銅芯輻照交聯聚烯烴絕緣鋼帶鎧裝無鹵低煙阻燃電力電纜
WDZ-YJ（F）E33 銅芯輻照交聯聚烯烴絕緣鋼絲鎧裝無鹵低煙阻燃電力電纜
WDZN-YJ（F）E 銅芯輻照交聯聚烯烴絕緣無鹵低煙阻燃耐火電力電纜
WDZN-YJ（F）E23 銅芯輻照交聯聚烯烴絕緣鋼帶鎧裝無鹵低煙阻燃耐火電力電纜
WDZN-YJ（F）E33 銅芯輻照交聯聚烯烴絕緣鋼絲鎧裝無鹵低煙阻燃耐火電力電纜
注：①電纜長期允許工作溫度為90℃、105℃、125℃三種，表示時在型號后加上-125℃，如：WDZA-YJYJ（F）-125，90℃時省略；
②電纜阻燃分為A類、B類和C類三類，相應型號表示為WDZA、WDZB、WDZC，當用戶未注明阻燃類別時按C類阻燃執行。

產品規格

型號 芯數 額定電壓
（kV）		 標稱截面
（mm2）
WDZ-YJ（F）E、WDZN- YJ（F）E 1 0.6/1 2.5～300
WDZ-YJ（F）E、WDZN- YJ（F）E 2、3、3+1、4、5、4+1、3+2 2.5～300
WDZ-YJ（F）E23、WDZN- YJ（F）E23 4～300
WDZ-YJ（F）E33、WDZN- YJ（F）E33 4～300
注：單芯電纜鎧裝采用非磁性材料。

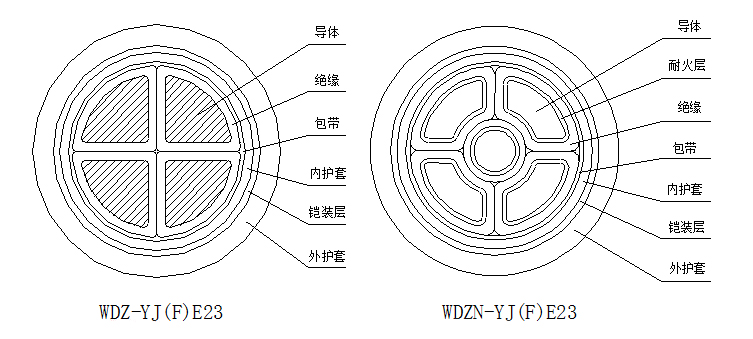

結構示意圖

結構示意圖

主要性能指標

1、燃燒性能

⑴鹵素氣體釋放量試驗：pH值≥4.3，電導率≤10μs/mm；

⑵煙密度試驗：透光率≥60%；

⑶電纜阻燃試驗：通過GB/T18380規定的成束燃燒試驗；

⑷電纜耐火試驗：通過GB/T19216規定的耐火試驗。

2、電氣性能

⑴導體直流電阻符合GB/T3956的規定；

⑵工頻耐壓試驗:3500V,5min不擊穿；

⑶絕緣電阻常數：額定工作溫度下不小于3.67MΩ.km。

3、機械物理性能

⑴熱延伸試驗：絕緣或護套熱延伸（200℃，20N/cm2），載荷下****伸長率175%，冷卻后****永久伸長率15%；

⑵電纜允許的彎曲半徑：

項目 單芯電纜 多芯電纜
無鎧裝 有鎧裝 無鎧裝 有鎧裝
電纜最小彎曲半徑 20D 15D 15D 12D
注：D—電纜外徑。

交貨長度

1、交貨長度不小于100m。

2、根據雙方協議，可以任何長度交貨。

3、長度計量誤差不超過±0.5%。
